GIỚI THIỆU MÔ HÌNH

I. Tên mô hình.

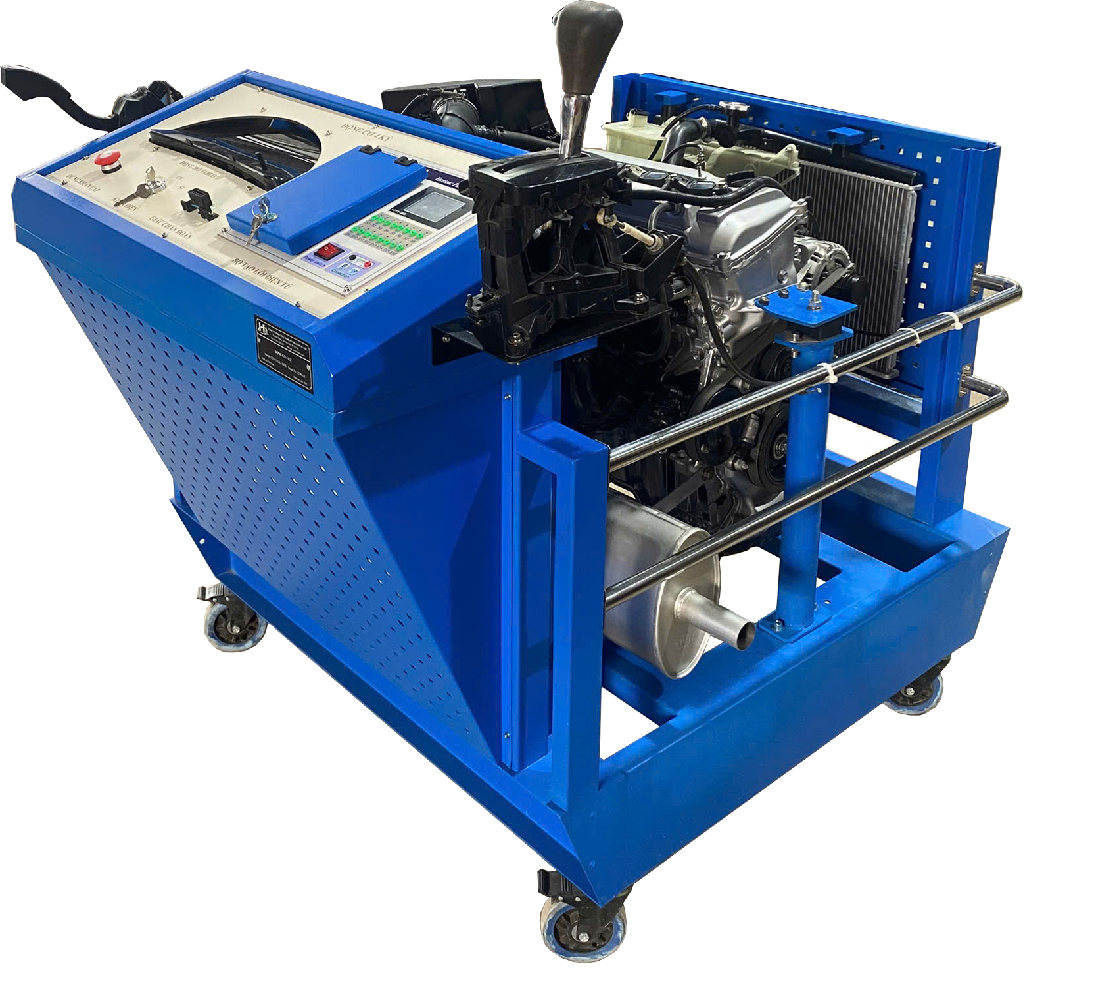

- Mô hình : Động cơ 4 kỳ

- Được sản xuất theo tiêu chuẩn quản lý chất lượng ISO 9001:2015.

- Mô hình bao gồm:

+ Phần động cơ và hộp số.

+ Khung giá.

- Thiết bị mới 100%, được sản xuất năm 2025. Vật tư chính là các linh kiện đã qua sử dụng, được làm mới và thiết kế lắp ráp thành mô hình với hệ thống khung giá được bố trí khoa học, hợp lý, đảm bảo phục vụ tốt cho quá trình giảng dạy.

A. Phần động cơ và hộp số:

* Động cơ :

- Động cơ bao gồm đầy đủ các bộ phận và hệ thống như:

+ Két nước và quạt làm mát, ống xả, thùng nhiên liệu bằng Inox chống ăn mòn với cảm biến mức nhiên liệu, ắc quy khởi động, bình cứu hoả,…

+ Hệ thống nhiên liệu phun xăng điện tử đa điểm dùng đo gió kiểu dây nhiệt.

+ Hệ thống điều khiển phối khí thông minh VVTi.

+ Hệ thống điều khiển ga thông minh ETCSi.

+ Hệ thống hiển thị thông tin với giao tiếp CAN.

+ Hệ thống khởi động cà hệ thống nạp điện cho ắc quy.

+ Hệ thống đánh lửa điện tử trực tiếp 4 bô bin cho 4 máy.

B. Khung giá:

- Toàn bộ khung giá mô hình được chế tạo bằng thép tấm định hình, kết cấu vững chắc.

- Hệ thống chân đỡ động cơ bằng cao su giảm chấn, giảm thiểu tiếng ồn khi động cơ hoạt động.

- Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển.

II. Công dụng của mô hình

Được ứng dụng trong giảng dạy lý thuyết và thực hành như:

* Tìm hiểu thông số kỹ thuật, cấu tạo, nguyên lý hoạt động của các hệ thống trên động cơ phun xăng đa điểm nói chung và trên động cơ 2AZ-FE của Toyota nói riêng.

• Sử dụng dụng cụ tháo lắp, đo kiểm.

• Đọc và phân tích các sơ đồ mạch điện.

• Thực hành đấu nối mạch điện động cơ.

• Rèn luyện kỹ năng tháo lắp động cơ.

• Rèn luyện kỹ năng kiểm tra tình trạng kỹ thuật của động cơ.

• Trình bày các hư hỏng thường gặp của động cơ và cách khắc phục, sửa chữa.

• Cách thức chẩn đoán hư hỏng động cơ và thực hành.
